HS-CB手拉葫芦使用手册

详细信息

  请按照此产品所有的指示说明进行检测,维修

  在使用起重设备时会有一些对人体伤害和财产^& 如果不按照操作说明进行适当的操作,这样的风险就 在使用手拉葫芦之前每个操作者应该完全熟悉本产品所有的°操作注意事项,指示说明及手册中的有关的建议。

  请将此手册保留以便将来参考和使用

  目录

  1、 产品介绍

  2、 正确的操作

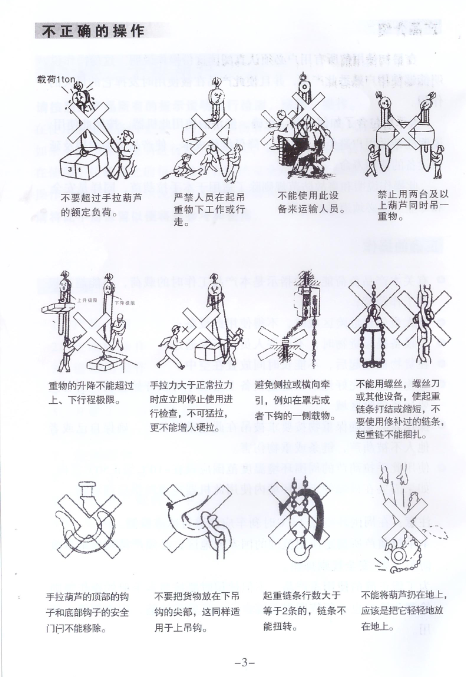

  3、 错误的操作

  4、 最初操作阶段前的检验

  5、 开始工作前的检验

  6、 功能/操作

  7、 检测/维修

  8、 产品备件图

  9、 手拉葫芦配件清单

  10、 应用

  11、 技术特性

  产品介绍

  在最初使用前所有用户必须认真阅读这份操作说明。这份操作说 明能够使用户熟悉此产品,并且使此产品在被使用时发挥它的最大的 作用。

  本手册包含了如何安全、正确、经济的使用此机器。按照此使用 说明能帮助用户避免产品损坏,降低维修成本,使产品更加耐用及延 长设备的使用寿命。

  此操作说明和事故防范规则除了适用于本手拉葫芦,同样是安全 和专业工作必须遵循的法则。

  正确的操作

  〇有关本产品负荷能力的指示是本产品工作时的载荷,不能超过极 限工作载荷;

  〇当人员处在危险区域时,不得使用此设备;

  〇当设备提起货物时,不允许人员从下面通过;

  〇在货物被提起后,木能长时间放置在空中;

  完好地放在起重设备上老后才可以开始移动,所有人

  要远离危险区域。

  操作者必须确保重物按要求被吊在此起重设备上,确保自己或者他人不被葫芦,链条或重物伤害。

  〇使用此手拉葫芦的周围环境温度范围应该在-10℃到正50℃之内。 如果需要在极端的工作环境内使用此机器应谭向供应商咨询。

  注意:在周围环境低于0℃时刹车你改改进行冰冻检测。

  本手拉葫芦所指定应用范围的国家和地区,必须严格按照跑本事故防范守则/安全规则遍作。

  为了能正确的使用本产品,不但使用时要按照本手册的操作规则,检测和维修也必须依照有关规定。一旦发现缺陷,应立刻停止使用。

  最初操作前的检测

  每个机器在最初使用前必领‘由.卷入;乘检测6检测设备的功能及外观, 确保设备在运输和存储过程电校有受到任何损坏。此项检测应该由厂 家或供货商的代理或者用户自己的受过专业训练的入员进行。

  检测

  在使用之前检验设备的每一个部位是否有缺陷,此外检测刹车,并且确定链条和葫芦连接妥当,在此基础上,可以做一个小循环的起降测

  试。

  起重链条检查

  检查链条是否有足够的润滑油,并且看是否有外在的缺陷,变形,破 裂,磨损,腐蚀。起重链条行数大于等于2条的,在使用之前必须要 检查链条是否扭转,链条的包口必须背对滑轮。

  上下吊钩的检查

  检査上下钩是否有变形,损坏,破裂,磨损和腐蚀。

  操作说明

  提升

  沿顺时针方向拉动手拉链条将升起重物。

  重物必须放在钩子的中部,不能放在钩子的尖部,这个同样适用于上 钩。

  降下

  沿逆时针方向拉动手拉链条将降下重物。

  过载保护(可选装)

  过载保护在出厂前已经预制,当超过预制的过载限制,即载荷的1.2 倍时,保护装置即被激活,这时手拉链条将被锁住,提升就这样被阻 止了,只可以下降。

  维护

  为了保证手拉葫芦安全使用,必须有专人做定期检查。检查可以是 每年一次,假如有不利的条件表明则需要更短的时间去检查。检查 起重设备的组件是否损坏,磨损,腐蚀或者一些非常规的损坏,所 有的安全装置要彻底地和有效地检查,刹车和额定载荷必须要做起 重测试,有必要的应该拆开葫芦,检查是否有磨损件,修理可以由 专业,并且有原装宇雕产品零部件的车间来做。

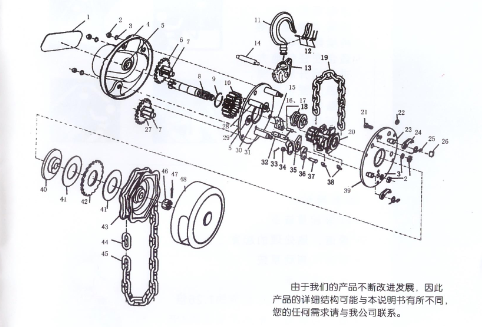

        产品分解图及零件目录

1 铭牌 13上钩架片组件 25棘爪弹簧 37吊销
2 六角螺母 14上钩轴 26轴用挡圈 38滚柱
3 弹簧垫圈 1 5安全挡板 27片齿轮乙 39左墙板
4 外墙板罩壳 16插销 28支撑杆乙 40制动器座
5 钢套 17开口销 29右墙板 41摩擦片
6 片齿轮甲 18导轮 30轴承外圈 42棘轮
7 四齿短轴 1 9起重链条 31支撑杆甲 43手链轮
8 五齿蝴 20起重链轮 32挡板销 44连接环
9 轴用挡圈 21六角螺母 33开□销 45手拉链条
10 花键孔齿轮 22六角薄螺母 34六角开槽薄螺母 46六角开槽薄螺母
11 吊钩 23棘爪销 35挡板 47开销
12 止索夹组件 24棘爪 36吊链板 48手链轮罩壳
