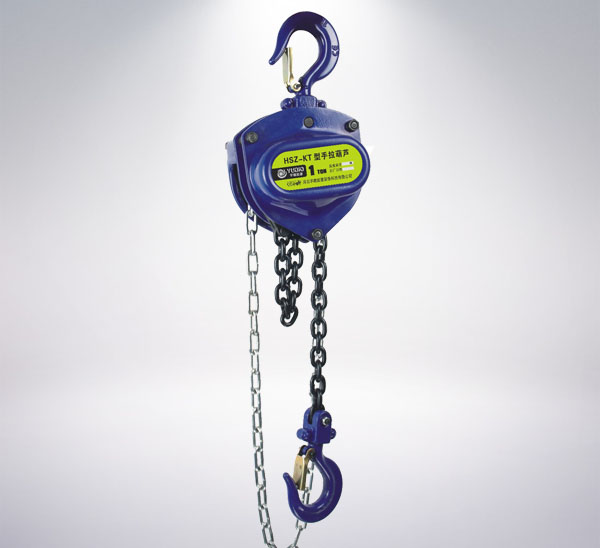

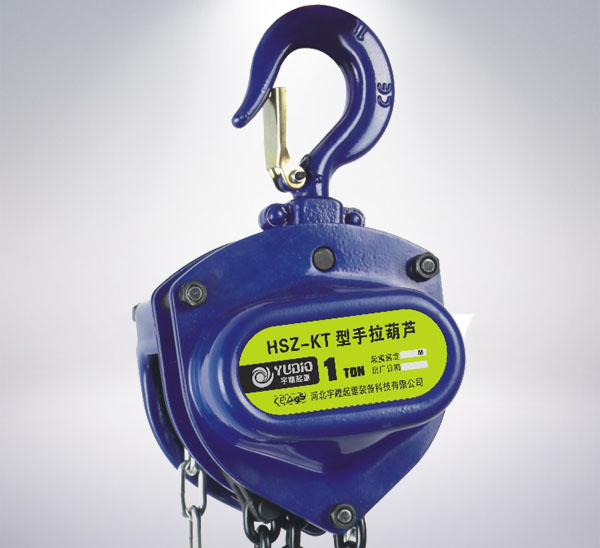

HSZ-KT手拉葫芦使用手册

详细信息

警告!

如果不能正确使用手拉葫芦,可能 会带来人身的伤害和财产的损失。 所以在安装操作和维护之前,一定 要认真仔细的阅读本手册。为了安 全起见,请务必按说明书内容作业, 重要的是,无论何时使用手拉葫芦都必须遵守本手册规程。

  应用范围

  •矿区

  •在油气平台 •造船场所 •运输,森林地带等 •桥梁建筑等 •适合在任何地方 进行提升和下降,以及大型机器和 设备提升和加固 时受限制的时候 更便于使用此机器。

  技术特征

  • 80级起重链条

  •锻造,热处理的起重上下钩。 •双棘爪制动系统 •无石棉刹车

  •动载实验是额定载荷的1.5倍 • 小破断载荷是额定载荷的4倍

  • 2000次的全程测试

  SafeLift

  地址:河北省清苑宇雕工业园区 电话:0312-8495688 8495651 传真:0312-8495669 E-mail: yd@chinayudiao.com.cn 网址: www.chinayudiao.com.cn 全国免费服务电话:400-038-6366

  HSZ KT手拉葫芦

  请按照此产品所有的指示说明进行检测,维修,操作。

  在使用起重设备时会有一些对人体伤害和财产损失的风险。

  如果不按照操作说明进行适当的操作,这样的风险就会增加。 在使用手拉葫芦之前每个操作者应该完全熟悉本产品所有的 操作注意事项,指示说明及手册中的有关的建议。

  请将此手册保留以便将来参考和使用

  目录

  1、 产品介绍

  2、 正确的操作

  3、 错误的操作

  4、 起初操作阶段前的检验

  5、 开始工作前的检验

  6、 功能/操作

  7、 检测/维修

  8、 产品备件图

  9、 手拉葫芦配件清单

  10、 应用

  11、 技术特性

  产品介绍

  在 初使用前所有用户必须认真阅读这份操作说明。这份操作说 明能够使用户熟悉此产品,并且使此产品在被使用时发挥它的很大的 作用。

  本手册包含了如何安全、正确、经济的使用此机器。按照此使用 说明能帮助用户避免产品损坏,降低维修成本,使产品更加耐用及延 长设备的使用寿命。

  此操作说明和事故防范规则除了适用于本手拉葫芦,同样是安全 和专业工作必须遵循的法则。

  正确的操作

  〇有关本产品负荷能力的指示是本产品工作时的载荷,不能超过极 限工作载荷;

  〇当人员处在危险区域时,不得使用此设备;

  〇当设备提起货物时,不允许人员从下面通过;

  〇在货物被提起后,不能长时间放置在空中;

  〇货物只能在完好地放在起重设备上之后才可以开始移动,所有人 要远离危险区域。

  〇操作者必须确保重物按要求被吊在此起重设备上,确保自己或者 他人不被葫芦,链条或重物伤害。

  〇使用此手拉葫芦的埽围环境温度范围应该在-lose到正50丈之内。 如果需要在极端的工作环境内使用此机器应该向供应商咨询。

  注意:在周围环境低于0℃时刹车应该进行冰冻检测。

  本手拉葫芦所指定应用范围的 或地区,必须严格按照本事故 防范守则/安全规则操作。

  为了能正确的使用本产品,不但使用时要按照本手册的操作规则, 检测和维修也必须依照有关规定。一旦发现缺陷,应立刻停止使用。

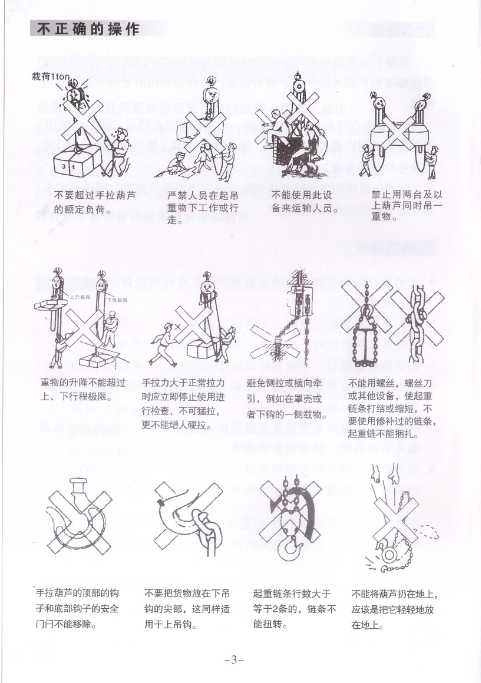

HSZ-KT手拉葫芦不正确的操作

   初操作前的检测

  每个机器在 初使用前必须由专人来检测。检测设备的功能及外观, 确保设备在运输和存储过程中没有受到任何损坏。此项检测应该由厂 家或供货商的代理或者用户自己的受过专业训练的人员进行。

  检测

  在使用之前检验设备的每一个部位是否有缺陷,此外检测刹车,并且 确定链条和葫芦连接妥当,在此基础上,可以做一个小循环的起降测 试。

  起重链条检查

  检查链条是否有足够的润滑油,并且看是否有外在的缺陷,变形,破 裂,磨损,腐蚀。起重链条行数大于等于2条的,在使用之前必须要 检查链条是否扭转,链条的包口必须背对滑轮。

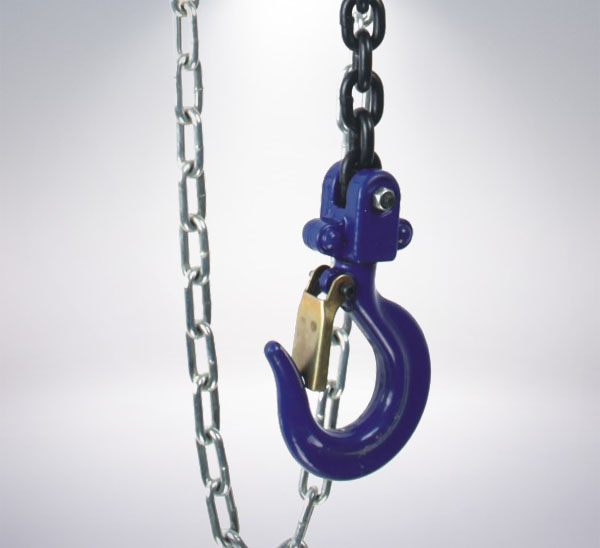

  上下吊钩的检查

  检査上下钩是否有变形,损坏,破裂,磨损和腐蚀。

  操作说明

  提升

  沿顺时针方向拉动手拉链条将升起重物。

  重物必须放在钩子的中部,不能放在钩子的尖部,这个同样适用于上 钩。

  降下

  沿逆时针方向拉动手拉链条将降下重物。

  过载保护(可选装)

  过载保护在出厂前已经预制,当超过预制的过载限制,即载荷的1:2 倍时,保护装置即被激活,这时手拉链条将被锁住,提升就这样被阻 止了,只可以下降。

  为了保证手拉葫芦安全使用,必须有专人做定期检查。检查可以是 每年一次,假如有不利的条件表明则需要更短的时间去检查。检查 起重设备的组件是否损坏,磨损,腐蚀或者一些非常规的损坏,所 有的安全装置要彻底地和有效地检查,刹车和额定载荷必须要做起 重测试,有必要的应该拆开葫芦,检查是否有磨损件,修理可以由专业,并且有原装宇雕产品零部件的车间来做。

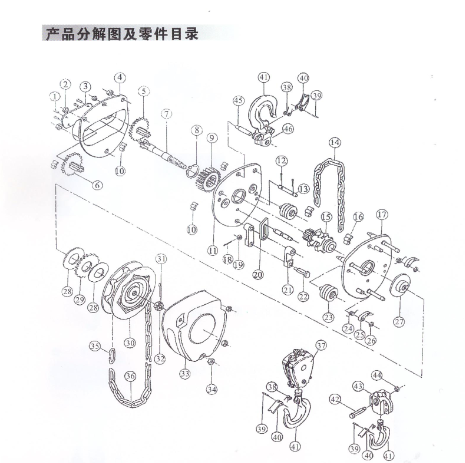

HSZ-KT手拉葫芦产品分解图

1.铆钉 13.插销孔 26.棘爪 38.下吊钩铸钢钩盒
2.螺母 14.起重链条 27.棘爪挡圈 39.双弹簧
3.标牌 15.起重链轮 28.制动器座 40.无头铆钉
4.外墙板 16.滚柱 29.摩擦片 41.卡索板
5.片齿轮A 17.右墙板 30.棘轮 42.吊钩
6.片齿轮B 18.开口销 31.手动链轮 43.吊钩铆钉
7.五尺长轴 19.螺母 32.开口销 44.下吊钩铸钢钩盒
8.弹性挡圈 20.挡板 33.六角槽型扁螺 45.螺母
9.花建孔齿轮 22.吊链板 34.周连轮罩m 46.上钩轴
10.滚柱 23.吊销 35.螺母 47.上吊钩组件
11.左墙板 24.导轮 36.连接环
12.插销 25.棘爪弹簧 37.手链条
